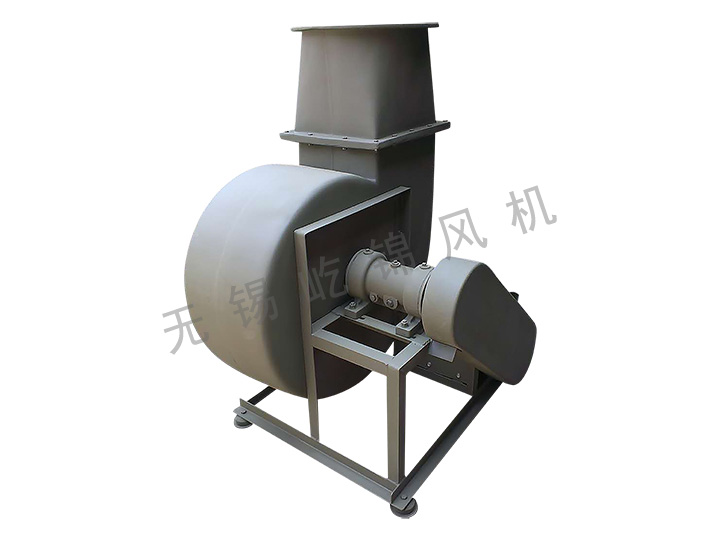

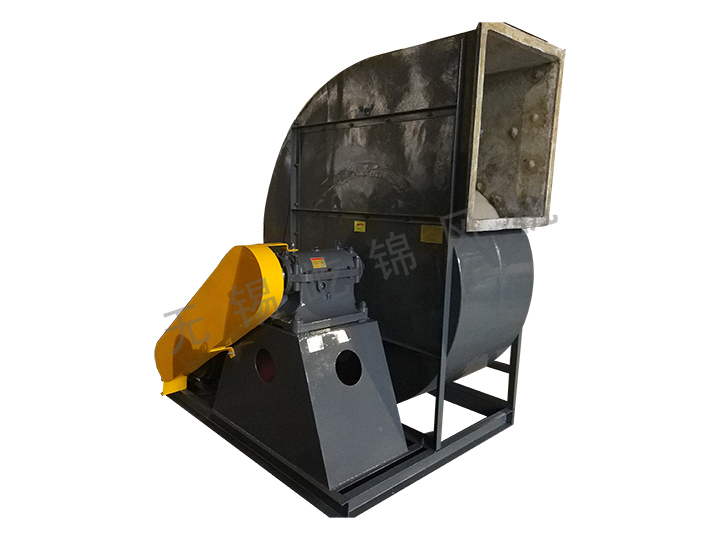

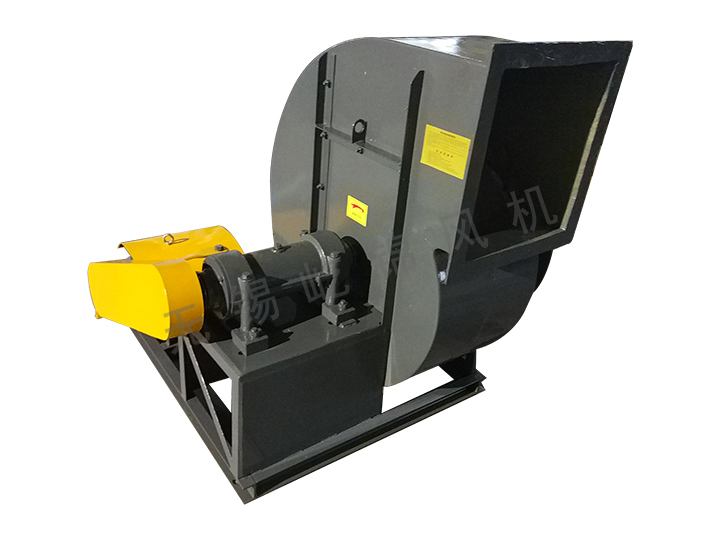

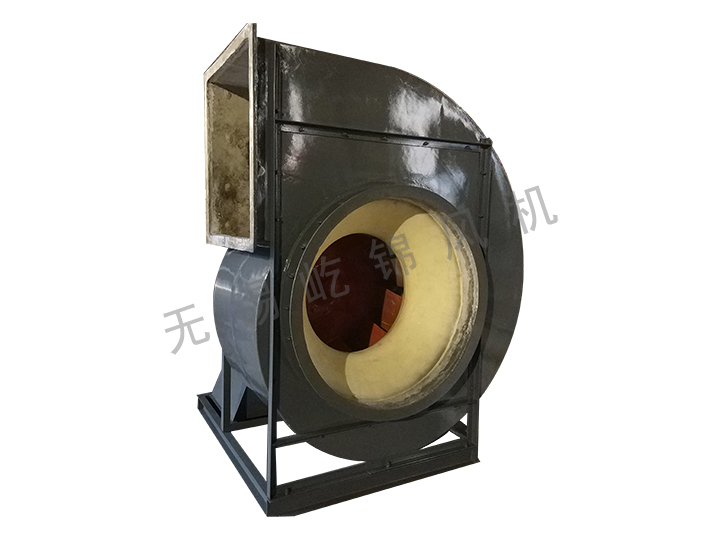

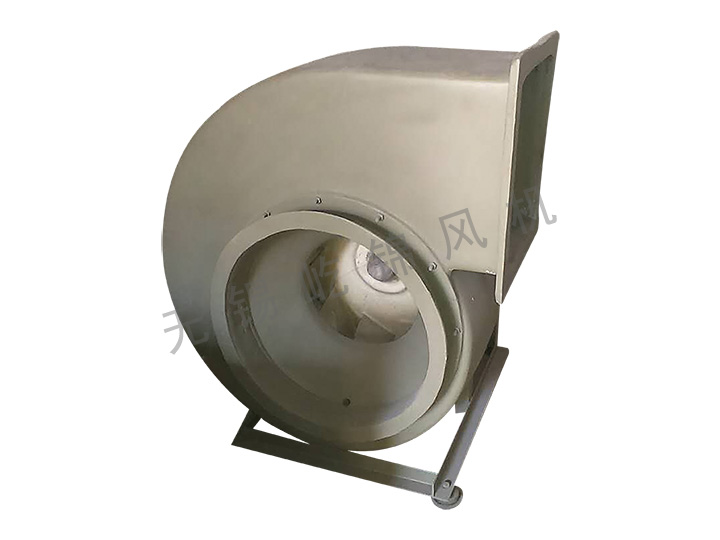

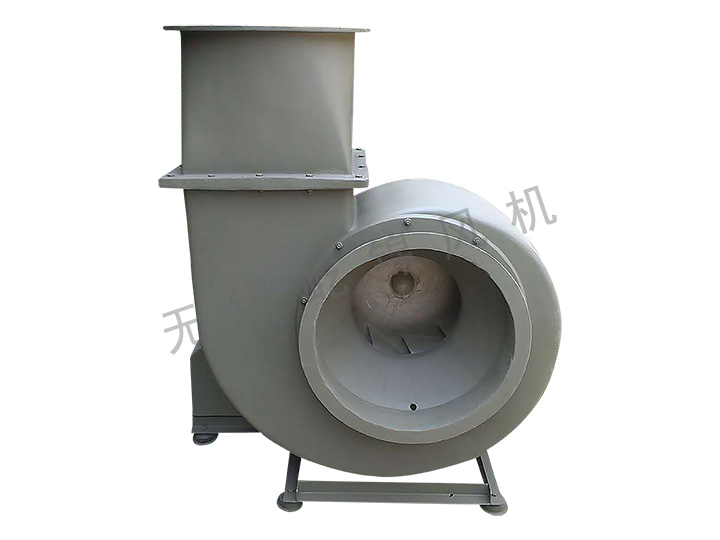

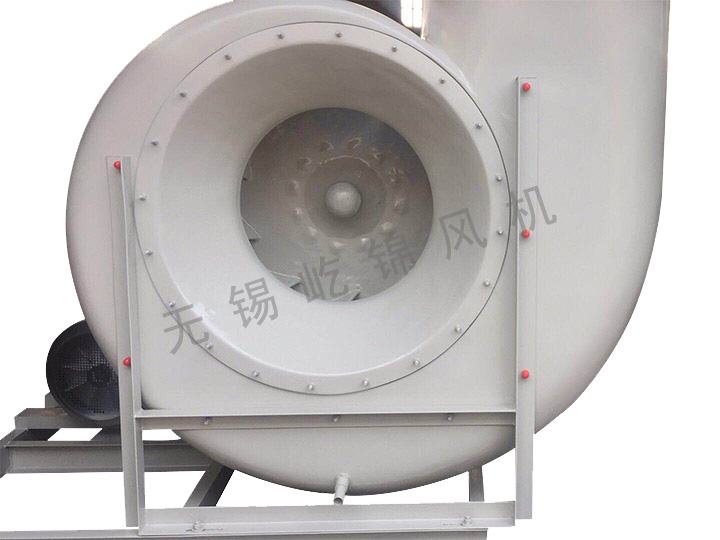

玻璃鋼離心風機
玻璃鋼離心風機
發布時間：2018-06-28 點擊次數：19305 次
概況
本廠目前生產的機號有：3A、3.6A、4A、4.5A、5A、6A、6C、8A、8C、10C、12C 等多個規格品種，通風機葉輪采用乙烯基樹脂，具有耐高溫（110℃）、耐強腐蝕、強度高等特點：5A以上高轉速通風機，葉輪以好的炭素鋼為骨架，采用特定的工藝方法，把鋼葉輪與樹脂復合起來，不但具有玻璃鋼的耐腐蝕性能，且具有鋼制風機的機械強度，其性能達到4-72型風機的性能。
用途
玻璃鋼離心通風機適用于排送一定濃度的腐蝕性氣體，也可用于一般工廠及建筑物的通風換氣，風機使用溫度＜70℃，RBF4-72型通風機為耐高溫風機，風機使用溫度＜110℃、 BBF4-72型風機為防爆型通風機，適用于同時要求耐腐蝕及防爆的場合。
本廠生產的玻璃鋼離心通風機，廣泛用于化工、冶金、化纖、制藥、儀表、電鍍、科研、教學實驗等行業。
通風機的結構
通風機由葉輪、機殼、電動機及支架等組成。A型為葉輪和電機直聯。C型為三角帶傳動，傳動機構分軸承座及軸承箱兩種，其它傳動方式可按用戶要求特殊制作。
通風機的型式
通風機有順時針轉和逆時針轉兩種型式。從傳動端正視葉輪，順時針為順轉（ 右轉），逆時針為逆轉（左轉），風機的出風口方位，以機殼的出風口角度表示。出風口有0℃、90℃、180℃等，在訂貨時需注明出風口角度，及左轉或右轉。
通風機按裝使用注意事項
1、通風機安裝時，輸氣管道的重量不應加在機殼上，以免機殼變形。
2、通風機放置在基礎上后，應保持水平位置，基礎必須牢固，旋緊地腳螺栓，防止移動。
3、通風機安裝完畢后，必須用手拔動葉輪，檢查是否有過緊或碰撞現象。機殼內有無異動，如有應及時排除，方可啟動試車。
4、通風機在試運轉時要注意葉輪的旋轉方向，以免風機倒轉。
5、通風機進出口必須安裝軟接頭。
訂貨須知
用戶在訂貨時應注明以下幾點：
1、是否防爆，并說明防爆等級。
2、風機機號：出風口角度、風機左、右旋向。
3、輸送何種介質，氣體溫度。
4、風機外表顏色可根據用戶需求決定。
5、風機的電機防雨罩、減振臺坐價格另計。
玻璃鋼離心通風機性能參數表
本廠目前生產的機號有：3A、3.6A、4A、4.5A、5A、6A、6C、8A、8C、10C、12C 等多個規格品種，通風機葉輪采用乙烯基樹脂，具有耐高溫（110℃）、耐強腐蝕、強度高等特點：5A以上高轉速通風機，葉輪以好的炭素鋼為骨架，采用特定的工藝方法，把鋼葉輪與樹脂復合起來，不但具有玻璃鋼的耐腐蝕性能，且具有鋼制風機的機械強度，其性能達到4-72型風機的性能。
用途
玻璃鋼離心通風機適用于排送一定濃度的腐蝕性氣體，也可用于一般工廠及建筑物的通風換氣，風機使用溫度＜70℃，RBF4-72型通風機為耐高溫風機，風機使用溫度＜110℃、 BBF4-72型風機為防爆型通風機，適用于同時要求耐腐蝕及防爆的場合。
本廠生產的玻璃鋼離心通風機，廣泛用于化工、冶金、化纖、制藥、儀表、電鍍、科研、教學實驗等行業。
通風機的結構
通風機由葉輪、機殼、電動機及支架等組成。A型為葉輪和電機直聯。C型為三角帶傳動，傳動機構分軸承座及軸承箱兩種，其它傳動方式可按用戶要求特殊制作。
通風機的型式
通風機有順時針轉和逆時針轉兩種型式。從傳動端正視葉輪，順時針為順轉（ 右轉），逆時針為逆轉（左轉），風機的出風口方位，以機殼的出風口角度表示。出風口有0℃、90℃、180℃等，在訂貨時需注明出風口角度，及左轉或右轉。
通風機按裝使用注意事項
1、通風機安裝時，輸氣管道的重量不應加在機殼上，以免機殼變形。
2、通風機放置在基礎上后，應保持水平位置，基礎必須牢固，旋緊地腳螺栓，防止移動。
3、通風機安裝完畢后，必須用手拔動葉輪，檢查是否有過緊或碰撞現象。機殼內有無異動，如有應及時排除，方可啟動試車。
4、通風機在試運轉時要注意葉輪的旋轉方向，以免風機倒轉。
5、通風機進出口必須安裝軟接頭。
訂貨須知
用戶在訂貨時應注明以下幾點：
1、是否防爆，并說明防爆等級。
2、風機機號：出風口角度、風機左、右旋向。
3、輸送何種介質，氣體溫度。
4、風機外表顏色可根據用戶需求決定。
5、風機的電機防雨罩、減振臺坐價格另計。
玻璃鋼離心通風機性能參數表
| 機號No. | 轉速 | 全壓（Pa） | 風量（m³/h） | 電動機 | |||||
| BF4-72 | RBF4-72 | BBF4-72 | |||||||
| 型號 | 功率（kW） | 型號 | 功率（kW） | 型號 | 功率（kW） | ||||
| 3A | 2900 |
1117 1087 1048 989 940 891 862 754 |
1443 1637 1777 1930 2080 2217 2360 2506 |
Y802-2 | 1.1 | Y802-2 | 1.1 | YB802-2 | 1.1 |
| 1450 |
303 284 274 254 235 205 185 166 |
669 773 864 943 1065 1159 1258 1350 |
Y801-4 | 0.55 | Y801-4 | 0.55 | YB801-4 | 0.55 | |
| 3.2A | 2900 |
1244 1205 1166 1097 1019 940 862 784 |
1975 2210 2450 2670 2930 3165 3400 3640 |
Y90L-2 | 2.2 | Y90L-2 | 2.2 | YB90L-2 | 2.2 |
| 1450 |
313 303 294 264 254 235 215 196 |
991 1120 1253 1385 1515 1646 1778 1910 |
Y802-4 | 0.75 | Y802-4 | 0.75 | YB802-4 | 0.75 | |
| 機號No. | 轉速 | 全壓（Pa） | 風量（m3/h） | 電動機 | |||||
| BF4-72 | RBF4-72 | BBF4-72 | |||||||
| 型號 | 功率（kW） | 型號 | 功率（kW） | 型號 | 功率（kW） | ||||
| 3.6A | 2900 |
1617 1587 1538 1470 1381 1293 1176 1068 |
2930 3284 3638 3992 4346 4700 5054 5408 |
Y100L-2 | 3 | Y100L-2 | 3 | YB100L-2 | 3 |
| 1450 |
401 392 382 372 370 323 294 274 |
1470 1640 1820 1990 2170 2350 2530 2710 |
Y802-4 | 0.75 | Y802-4 | 0.75 | YB802-4 | 0.75 | |
| 4A | 2900 |
1881 1803 1764 1685 1636 1548 1450 1362 1254 1146 |
3566 3833 4160 4439 4744 5033 5315 5611 5895 6139 |
Y112M-2 | 4 | Y112M-2 | 4 | YB112M-2 | 4 |
| 1450 |
509 490 480 460 431 411 372 333 294 |
1739 1911 2126 2315 2513 2703 2895 3085 3285 |
Y802-4 | 0.75 | Y802-4 | 0.75 | YB802-4 | 0.75 | |
| 機號No. | 轉速 | 全壓（Pa） | 風量（m3/h） | 電動機 | |||||
| BF4-72 | RBF4-72 | BBF4-72 | |||||||
| 型號 | 功率（kW） | 型號 | 功率（kW） | 型號 | 功率（kW） | ||||
| 4.5A | 2900 |
2489 2401 2322 2234 2146 2018 1911 1793 1646 |
5465 5961 6469 6962 7442 7947 8446 8938 9440 |
Y123S2-2 | 7.5 | Y123S2-2 | 7.5 | YB123S2-2 | 7.5 |
| 1450 |
656 637 607 578 529 509 470 431 392 |
2700 2870 3167 3472 3772 4070 4365 4655 4960 |
Y90S-4 | 1.1 | Y90S-4 | 1.1 | YB90S-4 | 1.1 | |
| 5A | 2900 |
2949 2783 2616 2381 2094 1734 1430 1215 |
6617 7911 9139 10338 11461 12709 13811 14815 |
Y160M2-2 | 15 | Y160M2-2 | 15 | YB160M2-2 | 15 |
| 1450 |
803 774 725 686 646 627 588 558 519 480 |
4096 4420 4794 5227 5485 5785 6071 6353 6652 6952 |
Y100L1-4 | 2.2 | Y100L1-4 | 2.2 | YB100L1-4 | 2.2 | |
| 機號No. | 轉速 （轉/分） | 全壓（帕斯卡） | 風量（米3/時） | 電動機 | |||||
| BF4-72 | RBF4-72 | BBF4-72 | |||||||
| 型號 | 功率（kW） | 型號 | 功率（kW） | 型號 | 功率（kW） | ||||
| 6A | 1450 |
1205 1136 1048 931 882 823 705 695 |
6291 7429 8545 9553 10720 11645 12558 14124 |
Y112M-4 | 4 | Y112M-4 | 4 | YB112M-4 | 4 |
| 960 |
421 411 382 343 303 294 284 264 |
5451 6016 6554 7050 7567 8105 8492 9032 |
Y100L-6 | 1.5 | Y100L-6 | 1.5 | YB100L-6 | 1.5 | |
| 8A | 960 |
921 891 872 833 793 735 695 637 568 |
10781 12287 13100 14137 15175 16404 17226 18372 19671 |
Y132M2-6 | 5.5 | Y132M2-6 | 5.5 | YB132M2-6 | 5.5 |
| 機號No. | 轉速 | 全壓（Pa） | 風量（m3/h） | 電動機 | 三角皮帶 | 風機 | 電機 | |||||
| BF4-72、RBF4-72 | BBF4-72 | 型號 | 根數 | 帶號 | ||||||||
| 型號 | 功率（kW） | 型號 | 功率（kW） | 槽輪 | 槽輪 | |||||||
| 6C（配軸承箱） | 2240 |
2698 2649 2620 2551 2401 2207 2041 1864 |
10600 11900 13100 14500 15700 17500 18250 19450 |
Y160L-2 | 15 | YB160L-2 | 15 | B | 4 |
2540 （2464） |
Φ360 | Φ280 |
| 2000 |
2158 2109 2060 2021 1923 1766 1648 1472 |
9500 10480 11680 12900 14000 15200 16320 17500 |
Y160M-2 | 11 | YB160M-2 | 11 | B | 4 |
2540 （2464） |
Φ360 | Φ250 | |
| 1800 |
1746 1707 1668 1619 1570 1472 1324 1177 |
8500 9450 10620 11670 12670 13500 14680 16200 |
Y132M-4 | 7.5 | YB132M-4 | 7.5 | B | 4 |
2616 （2575） |
Φ280 | Φ360 | |
| 1600 |
1374 1334 1315 1275 1226 1158 1079 981 |
7580 8800 9800 10500 11250 12140 12450 13800 |
Y132S-4 | 5.5 | YB132S-4 | 5.5 | B | 4 |
2311 （2235） |
Φ235 | Φ260 | |
| 機號No. | 轉速 （rpm） | 全壓（Pa） | 風量（m3/h） | 電動機 | 三角皮帶 | 風機 | 電機 | |||||
| BF4-72、RBF4-72 | BBF4-72 | 型號 | 根數 | 帶號 | ||||||||
| 型號 | 功率（kW） | 型號 | 功率（kW） | 槽輪 | 槽輪 | |||||||
| 6C（配軸承箱） | 1450 |
1207 1158 1069 942 903 844 716 697 |
6291 7307 8385 9452 10481 11368 12386 14124 |
Y112M-4 | 4 | YB112M-4 | 4 | B | 3 |
2235 （2107） |
Φ205 | Φ205 |
| 1250 |
841 829 814 786 740 631 615 530 |
5755 6590 7392 8230 9011 9814 10477 11518 |
Y100L2-4 | 3 | YB100L2-4 | 3 | B | 3 |
2107 （2010） |
Φ235 | Φ210 | |
| 8C（配軸承箱） | 1800 |
3120 3071 3012 2934 2796 2580 2365 2282 |
20100 22600 25000 27450 29900 32400 34800 36428 |
Y200L-2 | 37 | YB200L-2 | 37 | C | 4 |
3150 （3550） |
Φ360 | Φ225 |
| 1600 |
2473 2433 2394 2316 2198 2041 1845 1801 |
17920 20100 22280 24460 26640 28820 31000 32580 |
Y180M-2 | 22 | YB180M-2 | 22 | C | 4 |
3150 （3550） |
Φ360 | Φ195 | |
| 機號No. | 轉速 | 全壓（Pa） | 風量（m3/h） | 電動機 | 三角皮帶 | 風機 | 電機 | |||||
| BF4-72、RBF4-72 | BBF-72） | 型號 | 根數 | 帶號 | ||||||||
| 型號 | 功率（kW） | 型號 | 功率（kW） | 槽輪 | 槽輪 | |||||||
| 8C（配軸承座） | 1250 |
1441 1381 1342 1293 1254 1176 1117 1019 960 891 833 784 |
12087 13058 14098 15110 16128 17124 18141 19145 20154 21153 22168 23174 |
Y132M2-4 | 7.5 | YB132M2-4 | 7.5 | D | 2 |
3150 （3550） |
Φ235 | Φ205 |
| 1120 |
1136 1107 1078 1038 1009 940 901 813 774 715 666 627 |
10830 11700 12832 13539 14451 15343 16254 17154 18058 18953 19863 20764 |
Y132S-4 | 5.5 | YB132S-4 | 5.5 | D | 2 |
3150 （3550） |
Φ260 | Φ205 | |
| 10C | 1250 |
1940 1862 1735 1656 1558 1450 1333 1186 |
23015 25299 28090 29867 32236 34549 36237 39283 |
Y200L-4 | 30 | YB200L-4 | 30 | D | 3 |
3500 （4000） |
Φ360 | Φ315 |
| 1120 |
1558 1490 1392 1333 1254 1166 1068 951 |
26022 22668 25168 26761 28884 30954 32469 35197 |
Y180L-4 | 22 | YB180L-4 | 22 | D | 3 |
3550 （4000） |
Φ360 | Φ282 | |
| 機號No. | 轉速 | 全壓（Pa） | 風量（m3/h） | 電動機 | 三角皮帶 | 風機 | 電機 | |||||
| BF4-72、RBF4-72 | BBF4-72 | 型號 | 根數 | 帶號 | ||||||||
| 型號 | 功率（kW） | 型號 | 功率（kW） | 槽輪 | 槽輪 | |||||||
| 10C | 1000 |
1245 1186 1107 1058 999 931 853 764 |
18412 20239 22472 23894 25789 27639 28990 31426 |
Y160L-4 | 15 | YB160L-4 | 15 | C | 3 |
3550 （4000） |
Φ360 | Φ255 |
| 900 |
999 960 902 862 813 755 686 617 |
16571 18215 20225 21505 23210 24875 26091 28284 |
Y160M-4 | 11 | YB160M-4 | 11 | C | 3 |
3550 （4000） |
Φ360 | Φ230 | |
| 800 |
794 764 706 676 637 598 549 490 |
14730 16192 17977 19115 20631 22112 23192 25149 |
Y132M-4 | 7.5 | YB132M-4 | 7.5 | C | 2 |
3550 （4000） |
Φ360 | Φ198 | |
| 710 |
617 598 559 439 500 420 431 382 |
13073 14370 15955 16965 18310 19624 20583 22313 |
Y132S-4 | 5.5 | YB132S-4 | 5.5 | C | 2 |
3550 （4000） |
Φ360 | Φ176 | |
| 機號No. | 轉速 | 全壓（Pa） | 風量（m3/h） | 電動機 | 三角皮帶 | 風機 | 電機 | |||||
| BF4-72、RBF4-72 | BBF4-72 | 型號 | 根數 | 帶號 | ||||||||
| 型號 | 功率（kW） | 型號 | 功率（kW） | 槽輪 | 槽輪 | |||||||
| 12C | 1000 |
1793 1705 1597 1529 1441 1343 1225 1098 |
31816 34973 38832 41289 44563 44760 50095 95304 |
Y280S-6 | 45 | YB280S-6 | 45 | D | 4 |
4000 （4500） |
Φ360 | Φ375 |
| 900 |
1450 1382 1294 1235 1166 1088 990 892 |
28634 31470 34949 37160 40107 42984 45086 48874 |
Y225M-6 | 30 | YB225M-6 | 30 | D | 3 |
4000 （4500） |
Φ360 | Φ300 | |
| 800 |
1147 1088 1019 980 921 862 784 706 |
25453 27978 31066 33136 35650 38208 40076 43443 |
Y220L2-6 | 22 | YB220L2-6 | 22 | D | 3 |
4000 （4500） |
Φ360 | Φ300 | |
| 710 |
902 853 804 764 725 676 617 549 |
22588 24831 27571 29315 31640 33910 35567 38556 |
Y180L-6 | 15 | YB180L-6 | 15 | D | 2 |
4000 （4500） |
Φ360 | Φ266 | |
